Settetherdet Steel Self-Tapping Inserter med skjæreboringer Den gjengede innsatsen med skjæreboringer er et selvtennende feste for å lage slitasjefrie, vibrasjonsbestandige skrueforbindelser med høy belastningskapasitet i materialer med lav skjærestyrke.
Den er egnet for montering i følgende materialer:
- Lett legeringer
- Støpejern, messing, bronse NF-metaller
- Plast, laminater
- løvtre
materialer:
Settetherdet stål, sinkbelagt, blått passivert
Stålherdet stål, forsinket, gulkromatisert
Tekniske parametere :
Dimensjoner i mm
Metrisk serie | |||||||

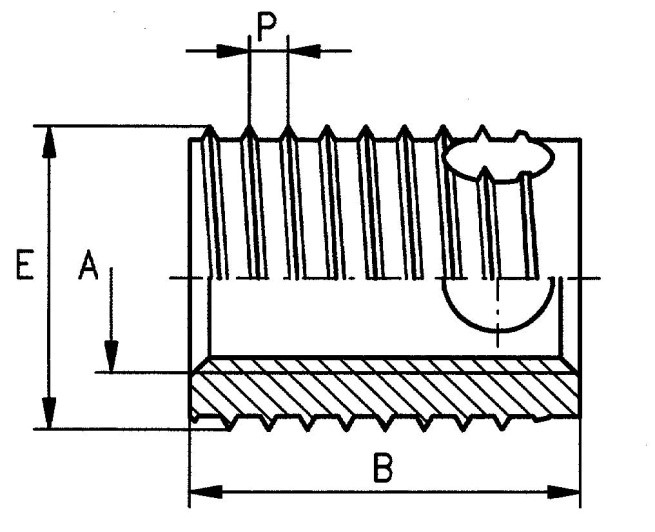

Karbon stål del nr | Rustfritt stål del nr | Innvendig tråd | Ekstern tråd | Lengde | Retningslinjer for mottak hull diameter | Minimum borehull dybde for blinde hull | |
Kullstål (1215) | SUS303 | EN | E | P | B | L | T |
307030001 | 307030002 | M3 | 5 | 0.6 | 4 | 4,7 til 4,8 | 6 |
308030001 | 308030002 | M3 | 5 | 0.6 | 6 | 4,7 til 4,8 | 8 |
307035001 | 307035002 | M3.5 | 6 | 0.8 | 5 | 5,6 til 5,7 | 7 |
308035001 | 308035002 | M3.5 | 6 | 0.8 | 8 | 5,6 til 5,7 | 10 |
307040001 | 307040002 | M4 | 6.5 | 0.8 | 6 | 6,1 til 6,2 | 8 |
308040001 | 308040002 | M4 | 6.5 | 0.8 | 8 | 6,1 til 6,2 | 10 |
307050001 | 307050002 | M5 | 8 | 1 | 7 | 7,6 til 7,7 | 9 |
308050001 | 308050002 | M5 | 8 | 1 | 10 | 7,6 til 7,7 | 1. 3 |
307060001 | 307060002 | M6 | 10 | 1,25 | 8 | 9,5 til 9,6 | 10 |
308060001 | 308060002 | M6 | 10 | 1,25 | 12 | 9,5 til 9,6 | 15 |
307080001 | 307080002 | M8 | 12 | 1.5 | 9 | 11,3 til 11,5 | 11 |
308080001 | 308080002 | M8 | 12 | 1.5 | 14 | 11,3 til 11,5 | 17 |
307100001 | 307100002 | M10 | 14 | 1.5 | 10 | 13,3 til 13,5 | 1. 3 |
308100001 | 308100002 | M10 | 14 | 1.5 | 18 | 13,3 til 13,5 | 22 |
307120001 | 307120002 | M12 | 16 | 1,75 | 12 | 15,2 til 15,4 | 15 |
308120001 | 308120002 | M12 | 16 | 1,75 | 22 | 15,2 til 15,4 | 26 |
307140001 | 307140002 | M14 | 18 | 2 | 14 | 17,2 til 17,4 | 17 |
308140001 | 308140002 | M14 | 18 | 2 | 24 | 17,2 til 17,4 | 28 |
307160001 | 307160002 | M16 | 20 | 2 | 14 | 19,2 til 19,4 | 17 |
308160001 | 308160002 | M16 | 20 | 2 | 24 | 19,2 til 19,4 | 28 |
307180001 | 307180002 | M18 | 22 | 2 | 18 | 21,2 til 21,4 | 21 |
308180001 | 308180002 | M18 | 22 | 2 | 24 | 21,2 til 21,4 | 28 |
308200001 | 308200002 | M20 | 26 | 2 | 27 | 25,2 til 25,4 | 31 |
308220001 | 308220002 | M22 | 26 | 2 | 30 | 25,2 til 25,4 | 34 |
308240001 | 308240002 | M24 | 30 | 2 | 30 | 29,2 til 29,4 | 34 |
Manuell innsettingsprosess:
Manuell installasjon med kjøreverktøy og trykknøkkel:
Nødinstallasjon ved hjelp av skrue og mutter:
Den manuelle innføringen utføres vanligvis ved hjelp av det manuelle verktøyet via kvinnelig tråd eller i tilfelle verktøyene bruker sekskantkontakten. Du kan selvsagt også bruke verktøy for manuell montering. Hvis det gjøres, må det sikres at den roterbare hylsen er i riktig posisjon.
Bilde 11.1 / 12.1
Trekk innsatsen, skjære geometri (spalt eller boring) må peke nedover. Det må betales mens du gjør at skruen med mutter ikke står i retning av skjæregeometrien etter låsing med en motmutter, da sponingen ellers ikke utladet.
Bilde 11.2 / 12.2
Skru inn innsatsen til ca. 0,1-0,2 mm under arbeidsstykkets overflate (under midlertidig montering med skrue og mutter, bør innsatsen behandles til flat). Vertikal montering må sikres.
Bilde 11.3 / 12.3
Løsne tællermøtrikken, ellers kan innsatsen muligens skrues ut. Skru deretter ut skruen / skrueverktøyet.
FQA
Spørsmål 1: Er du handelsselskap eller produsent?
A1: Vi er produsent siden 2004 i Shen Zhen, Kina.
Q2: Har du lager for varer?
A2: Ja, de fleste varer er på lager for shippment.
Q3: Hvor lenge er leveringstiden din?
A3: Generelt er det 1 dag for varelager, 10-15 dager for egendefinerte varer eller stor mengde over 50000 stk.
Q4: Kan du gi prøver? er det gratis eller ekstra?
A4: Ja, vi kan tilby prøven gratis, men betaler ikke fraktkostnaden.
Q5. Hva med betalingsbetingelsene?
A5: Generelt 100% T / T på forhånd før shippment eller masseproduksjon, og vi kan også konsultere etter dine krav.
Q6: Hva er din fordel?
A6: De konkurransedyktige prisene, rask levering og høy kvalitet. ansvarlig-orienterte ansatte streng toleranse, jevn finish og lang levetid ytelse.
Q7: Hva er maskinverktøyet ditt?
A7: CNC fresemaskiner, CNC svingemaskiner, stempling maskiner, slipemaskiner, automatiske dreiebenk maskiner, tapping maskiner, slipemaskiner, skrue maskiner, skjære maskiner og så videre.
Q8: Hvordan garantere kvaliteten på industrielle deler?
A8: Vi har vært i festefelt over 15 år med full erfaring. Og det er 5 sjekker i hele prosesseringen. Vi har IQC (innkommende kvalitetskontroll), IPQCS (kvalitetskontroll i prosess), FQC (endelig kvalitetskontroll) og OQC (utgående kvalitetskontroll) for å kontrollere hver prosess av industrielle deler produksjon.
